产品特点

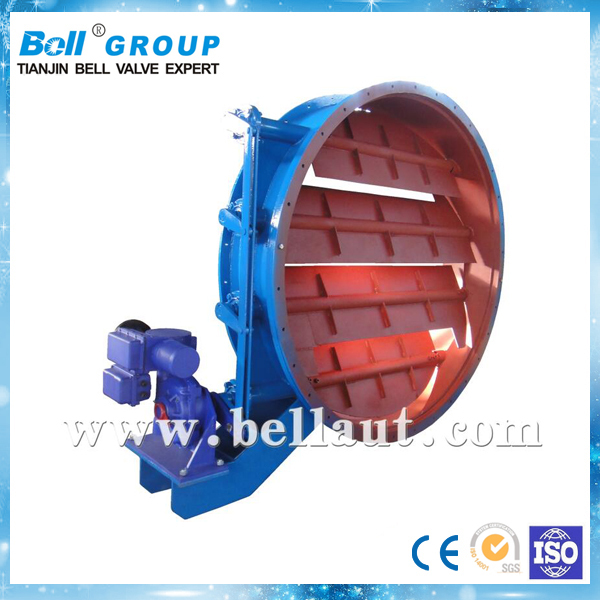

本系列电动百叶阀配我公司BELL系列电动执行器，调节精度高，并具有故障报警功能，而且百叶圆式阀具有结构简单，流阻小，重量轻，转动灵活，使用寿命长等优点。可广泛地应用于冶金、化工、建材、电站等行业中的通风、环保工程的含尘冷风或热风气体管道中。
执行器主要参数
· 输入、输出信号：4—20mA DC；
· 输入通道电阻： 250欧姆；
· 基本误差： ±1%；
· 死 区： 0.5%--3%（可根据系统要求调整）；
· 电源电压： 三相380V 50Hz 单相220V 50Hz（可订制其他电源）；
· 工作环境温度： 整体式-10℃～+55℃，分立式-25℃～+70℃ ；
· 工作环境湿度： ≤85%，周围空气不含有腐蚀性质；
· 防护等级 ： IP65，总线型、智能型IP67；
· 通信接口 ： 总线型符合国际标准协议PROFIBUS-DP。
外形及安装尺寸图
1.阀体2.百叶板3.阀轴4.连杆5.连杆轴6.曲柄7.BELL执行器8.支架
DN | D1 | D | L | L1 | L2 | L3 | n-d | 电动执行器 | 配套 风机 型号 | |
型号 | 力矩Nm | |||||||||
280 | 306 | 324 | 160 | 300 | 567 | 745 | 8-φ10 | BELL-25 | 250 | 4-72 |
320 | 350 | 367 | 180 | 618 | 827 | 16-φ7 | ||||
360 | 394 | 416 | 640 | 876 | 16-φ7 | |||||
450 | 490 | 512 | 365 | 801 | 1082 | 16-φ10 | BELL-60 | 600 | 4-72 | |
500 | 550 | 620 | 831 | 1142 | ||||||
600 | 660 | 720 | 200 | 883 | 1246 | 16-φ10 | ||||
180 | 205 | 230 | 160 | 245 | 520 | 670 | 8-φ7 | BELL-25 | 250 | 9-19 |
500 | 225 | 250 | 535 | 685 | 9-26 | |||||
224 | 254 | 284 | 540 | 702 | 8-φ10 | 9-19 | ||||
250 | 281 | 310 | 558 | 728 | 9-26 | |||||
280 | 320 | 360 | 572 | 753 | 8-φ12 | BELL-25 | 250 | 9-19
9-26 | ||
315 | 355 | 395 | 180 | 605 | 830 | |||||
352 | 395 | 435 | 300 | 630 | 870 | 12-φ12 | ||||
400 | 450 | 500 | 715 | 990 | ||||||
450 | 500 | 550 | 735 | 1035 | ||||||
500 | 560 | 620 | 770 | 1105 | ||||||
560 | 620 | 680 | 200 | 820 | 1185 | 16-φ12 | ||||
630 | 690 | 750 | 835 | 1235 | BELL-60 | 600 | 9-26 | |||
710 | 770 | 830 | 875 | 1315 | 16-φ12 | |||||
800 | 880 | 920 | 220 | 365 | 930 | 1415 | 16-φ15 | |||
900 | 990 | 1040 | 990 | 1535 | BELL-160 | 1600 | 4-72 Y5-48 | |||
1000 | 1085 | 1145 | 260 | 424 | 1240 | 1820 | 24-φ15 | |||
1100 | 1195 | 1245 | 1295 | 1930 | 24-φ15 | |||||
1120 | 1215 | 1265 | 280 | 560 | 1310 | 1960 | 24-φ15 | BELL-160 | 1600 | Y5-48 G4-73 Y-11 |
1200 | 1290 | 1350 | 1350 | 2040 | ||||||
1400 | 1490 | 1550 | 320 | 1635 | 2420 | 28-φ15 | ||||
1600 | 1685 | 1750 | 320 | 1738 | 2603 | BELL-250 | 2500 | |||
1800 | 1895 | 1955 | 420 | 1825 | 2800 | 32-φ15 | ||||
2000 | 2095 | 2155 | 1845 | 2940 | ||||||
2200 | 2295 | 2355 | 450 | 2028 | 3205 | 36-φ19 | ||||
2500 | 2600 | 2660 | 2175 | 3500 | BELL-400 | 4000 | ||||
2800 | 2900 | 2970 | 500 | 2375 | 3800 | |||||
