BAWZF-Y型气动圆风门
***
- 产品详情
- 产品参数
产品特点

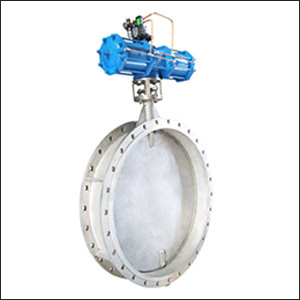

· BAWZF-Y 型气动圆风门配BAW系列气动执行器,可调节较大口径风门风量。
· 阀门有各种材质，适应不同的工作温度。
· 所配气动执行器必须带有气动定位器，可调节风门开度，调节精度高。
执行器主要参数
1、使用介质：清洁、干燥、且不含腐蚀性的压缩空气
2、工作气源压力：0.3～0.7MPa
3、工作环境温度：标准型：-20℃～+80℃
高温型：-20℃～+180℃
4、回转角度：90°±3°
5、所配气动定位器输入、输出信号：4～20mA（其他信号可订制）
外形尺寸
公称压力：PN0.01MPa
公称通径DN | 力矩 Nm | 风门体各部尺寸 | 执行器外形尺寸 | n-φd | |||||
D | D1 | D2 | B | H1 | H2 | a1 | |||
800 | 600 | 975 | 810 | 920 | 210 | 320 | 340 | 600 | 24-30 |
900 | 1075 | 910 | 1020 | 250 | |||||
1000 | 1175 | 1010 | 1120 | 28-30 | |||||
1100 | 1600 | 1275 | 1110 | 1220 | 400 | 361 | 800 | 30-30 | |
1200 | 1375 | 1210 | 1320 | 32-30 | |||||
1300 | 1475 | 1310 | 1420 | 34-30 | |||||
1400 | 1575 | 1410 | 1520 | 300 | 36-30 | ||||
1600 | 2500 | 1790 | 1610 | 1730 | 480 | 1140 | 40-30 | ||
1800 | 1990 | 1810 | 1930 | 44-30 | |||||
2000 | 4000 | 2190 | 2010 | 2130 | 520 | 1460 | 48-30 | ||
